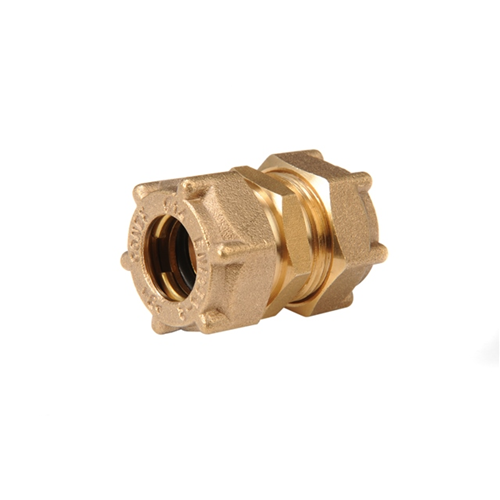

RACCORDO DOPPIO O-RING D 22

Descrizione

p align="justify">I raccordi Conex O-Ring a compressione realizzati secondo UNI EN 1254-2 ed UNI EN 1254-4, in accordo con le disposizioni DVGW 406-A 7 e testati da IBP Bänninger nei propri laboratori con prove di tenuta fino a 40 bar.

Idonei all’impiego con tubi di: rame, leghe di rame; acciaio. La preparazione degli elementi della giunzione è fondamentale per la garanzia di tenuta: la superficie del tubo a contatto con l’O-Ring deve essere esente da graffi, scalfitture, detriti, verniciatura ed il tubo deve essere sbavato all’interno ed all’esterno con idoneo utensile. In caso di accoppiamento con tubo di rame ricotto è obbligatorio l’utilizzo delle boccole di rinforzo interne per ripristinare e garantire l’effettiva sezione circolare del tubo, confermata dallo scorrimento agevole della rondella piana in dotazione.

Per la realizzazione di impianti sanitari con acqua destinata al consumo umano, (calda e/o fredda) con pressione massima di esercizio di 16 bar ad una temperatura massima di 95 °C o di impianti di riscaldamento e/o raffrescamento con pressione massima di esercizio di 10 bar ad una temperatura massima di 110°C, il raccordo deve essere installato utilizzando l’O-Ring nero (elastomero in EPDM conforme alla norma EN 681-1).

Per la realizzazione di impianti per trasporto e/o distribuzione di gas combustibili appartenenti alla 1ª, 2ª o 3ª famiglia (UNI CIG 7129) con temperature di esercizio comprese fra -20 °C e + 70 °C ed entro i limiti di pressione di esercizio massima di 5 bar il raccordo deve essere installato utilizzando l’O-Ring giallo (elastomero in HNBR conforme alla norma EN 549).
